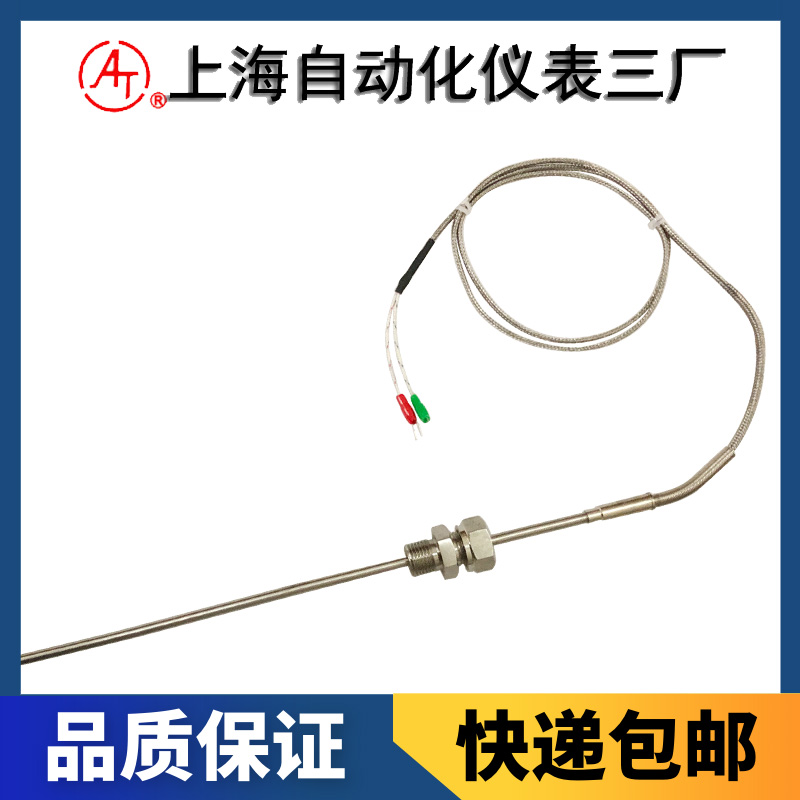

- 產品名稱：本安防爆熱電偶
- 產品型號：WRE2系列
- 產品銘牌：AT
- 生產廠商：上海自動化儀表三廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WR系列熱電偶 > 隔爆型、本安型熱電偶 >
-
WRE2系列本安防爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用本安型熱電偶作溫度傳感器，本廠生產的本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
WRE2系列本安防爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用本安型熱電偶作溫度傳感器，本廠生產的本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
本廠生產的本安型防爆熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品圖樣、技術文件、樣機進行專門審定和批準，井發給防爆合格證。
目前本廠生產的工業用防爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。
本安型熱電偶須***使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備安全柵，關聯設備選用按下列原則，熱電偶（須***昌絕緣式）配低內阻二次儀表時，選用MTL760/ac,Z960/ac,LB960/ac安全柵，安全柵具體接線見制造廠說明書。
WRE2系列本安防爆熱電偶主要技術指標:
量程規格
型 號 | 分度號 | 測量范圍 | 精度等級 | 允許偏差Δt ℃ |
WRN、WRNK WRN2、WRNK2 | K | 0～800℃ | I | ±1.5℃或±0.004%∣t∣ |
Ⅱ | ±2.5℃或±0.75%∣t∣ | |||
WRE、WREK WRE2、WREK2 | E | 0～600℃ | I | ±1.5℃或±0.004%∣t∣ |
Ⅱ | ±2.5℃或±0.75%∣t∣ |
注：”t“為感溫元件實測溫度，
●熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。
●公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、 直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
●熱電偶絕緣電阻：
常溫絕緣電阻的試驗電壓為：直流500±50V。
測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr?L＞100 MΩ?m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m
對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
●鎧裝式熱電偶（絕緣式）的絕緣電阻：
在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ?M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ?M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
●防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安級組：iaⅡBT4或iaⅡCT4（多對式）
iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級IP65
WRE2系列本安防爆熱電偶原理結構
本安防爆熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由于產品采用上述防爆特殊結構，使產品******符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
防爆標志、類別、級別、和溫度組別
●隔爆型、本安型熱電偶的防爆標志表示方法
規格 | 內容 | |||
d | 隔爆型 | |||
ia | 本安型 | |||
Ⅱ | (工廠用電器設備) | |||
B、C | 防爆型：B、C | |||
T1~T6 | 溫度組別 | |||
□ | Ⅱ | □ | □ | |
●電氣設備的類別、級別的溫度組別說明：
電氣設備分二類：I類-煤礦井下用電氣設備：
II類-工廠用電氣設備
●防爆等級
本安型熱電偶的防爆等適用于爆炸性氣體混合物***大安全間隙或***小點燃電流比分為A、B、C、三級。
●溫度組別
本安型熱電偶的溫度組別按其外露部分***高表面溫度分為T(mén)1～T6六組。
溫度組別 | 允許***高表面溫度℃ |
T2 T1 T3 T4 T5 T6 | 450 300 200 135 100 85 |
本安型防爆熱電偶型號表示
本安型熱電偶
W | R | 規格 | 內容 | |||||
E | 鎳鉻-銅鎳（康銅） | |||||||
N | 鎳鉻-鎳硅（鎳鉻-鎳鋁） | |||||||
測溫元件材料 | - | 2 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||||
6 | 固定螺紋錐形保護管 | |||||||
安裝固定形式 | 4 | 隔爆型、本安型 | ||||||
接線盒形式 | 設 計 序 號 | 改形序號 | ||||||
W | R | □ | - | □ | □ | 0 | A | |
本安型鎧裝熱電偶
W | R | 規格 | 內容 | |||||
E | 鎳鉻-銅鎳（康銅） | |||||||
N | 鎳鉻-鎳硅（鎳鉻-鎳鋁） | |||||||
測溫元件材料 | 鎧 裝 形 | 2 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||||
- | 安裝固定形式 | 4 | 隔爆型、本安型 | |||||
接 線 盒 形 式 | 設計序號 | |||||||
W | R | □ | K | - | □ | □ | 0 | |
本安型（多動式）熱電偶
W | R | 規格 | 內容 | |||||||
N | 鎳鉻-鎳硅 | |||||||||
E | 鎳鉻-銅鎳 | |||||||||
測溫元件材料 | 鎧裝 | - | 8 | 固定內螺紋 | ||||||
安 裝 固 定 形 式 | 4 | 隔爆型 | ||||||||
接線盒形式 | 1 | 絕緣式 | ||||||||
2 | 接殼式 | |||||||||
熱 端 形 式 | 3 | 3對 | ||||||||
4 | 4對 | |||||||||
5 | 5對 | |||||||||
6 | 6對 | |||||||||
7 | 7對 | |||||||||
8 | 8對 | |||||||||
9 | 9對 | |||||||||
鎧 裝 元 件 數 | d | 隔爆 | ||||||||
i | 本安 | |||||||||
防 爆 形 式 | ||||||||||
W | R | □ | K | - | □ | □ | □ | □ | □ | |
●本安型多對式熱電偶的規格表
型號 | 分度號 | 測量范圍℃ | 結構特征 | 保護管內徑D(mm) | 插入深度﹡/(mm) | 防爆等級 |
WRNK-841n﹡D WRNK-842n﹡D | K | 0～800 | M42×2 固定螺紋 | ≥15 | 用戶自定 | dⅡBT4或dⅡCT6 |
WREK-841n﹡D WREK-842n﹡D | E | 0～600 | ||||
WRNK-841n﹡I WRNK-842n﹡I | K | 0～800 | iaⅡBT4或iaⅡCT6 | |||
WREK-841n﹡I WREK-842n﹡I | E | 0～600 |
﹡n為鎧裝元件數，有4.5.6.7.8.9.對供用戶選用
□安裝固定位置
直形保護管固定螺紋 | 用于保護管直徑 | M | h | S | D0 | 流速 m/s | ***高使用壓力MPa | ||
Φ16 | M27×2 | 32 | 32 | Φ40 | 10 | ||||
錐形保護管固定螺紋 | M33×2 | 80 | 30 | ||||||
固定法蘭 | Φ16 | D2 | D1 | D0 | d0 | H | h | 6.4 | |
Φ95 | Φ65 | Φ45 | Φ14 | 15 | 2 | ||||
□本安型熱電偶的種類和規格
類型 | 型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 熱響應時間 r0.5s | 公稱壓力MPa | 結構特征 | 防爆等級 | |
總長Lmm | 置深I(lǐng)mm | |||||||||
鎳鉻-鎳硅熱電偶 | WRN-240A WRN2-240A | K | 0～800 | 或 | 150 200 250 300 400 500 750 1000 1500 2000 | ≤90 | 10 | 隔爆接線盒 固定螺紋M27×2 | dⅡBT4dⅡBT6或dⅡCT4 dⅡCT6 | |
鎳鉻-銅硅熱電偶 | WRE-240A WRE2-240A | E | 0～600 | |||||||
鎳鉻-鎳硅 熱電偶 | WRN-640A WRN2-640A | K | 0～600 | 150 200 250 | 30 | 錐形保護管 固定螺紋M33×2 | ||||
鎳鉻-銅硅熱電偶 | WRE-640A WRE2-640A | E | 0～600 | |||||||
鎳鉻-鎳硅 熱電偶 | WRN-440A WRN2-440A | K | 0～800 | 或 | 150 200 250 300 400 500 750 1000 1500 2000 | 6.4 | 隔爆接線盒 固定法蘭 | |||
鎳鉻-銅硅熱電偶 | WRE-440A WRE2-440A | E | 0～600 | |||||||
●本安型鎧裝熱電偶規格表
型號 | 分度號 | 測量范圍℃ | 結構特征 | 保護管D（mm） | 插入深度﹡l（mm） | 熱響應時間r0.5s | 公稱壓力MPa | 防爆等級 |
WRNK-240 WRNK2-240 | K | 0～800 | M27×2 固定螺紋 | Φ8 Φ6 Φ5 | 按規格系列表左框內尺寸選取 | ≤8 ≤6 ≤5 | 10 | dⅡBT4 dⅡBT6 或 dⅡCT4 dⅡCT6 |
WREK-240 WREK2-240 | E | 0～600 | ||||||
WRNK-440 WRNK2-440 | K | 0～800 | 固定法蘭 | 6.4 | ||||
WREK-440 WREK2-440 | E | 0～600 |
●本安型熱電規格系列表
D(mm)直徑 | 置深l（mm） | ||||||||||||||
100 | 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | 4000 | |
Φ8 | |||||||||||||||
Φ6 | |||||||||||||||
Φ5 | |||||||||||||||
